linux 命令之 iptables 篇

Posted on   |   In

本文是关于iptables使用的一些简单说明以及例子，更详细的使用可参考鸟哥的私房菜和这篇iptables指南。

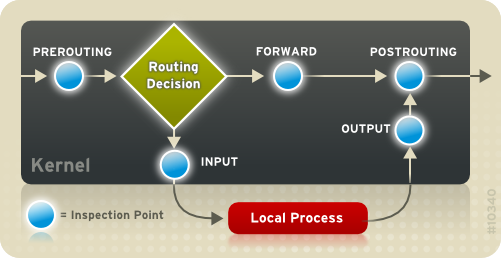

iptables数据包处理流程示意图

iptables的一些基本概念

  1. tables: raw/filter/nat/mangle/security，与本机最有关系的就是filter表，filter表是用于存放所有与防火墙相关操作的默认表。
  2. chains: 表由链组成，链是一些按顺序排列的规则的列表。默认的filter表包含INPUT，OUTPUT和FORWARD3条内建的链，这3条链作用于数据包过滤过程中的不同时间点，如上流程图所示。
  3. rules: 数据包的过滤基于rule。rule由一个target目标（数据包匹配所有条件后的动作）和很多匹配（导致该规则可以应用的数据包所需要满足的条件）指定。
  4. targe: 目标使用-j或者--jump选项指定，target常用的是ACCEPT，DROP，REJECT和LOG。

如果目标是REJECT，数据包的命运会被立刻决定，并且当前表的数据包的处理过程会停止，也就是说REJECT会拦阻该数据包，并返回数据包通知对方，可以返回的数据包有几个选择：ICMP port-unreachable、ICMP echo-reply或是tcp-reset（这个数据包会要求对方关闭连接），进行完此处理动作后，将不再比对其它规则，直接中断过滤程序。

iptables常用参数说明

参数 说明
-P --policy 定义默认策略
-L --list 查看iptables规则列表
-A --append 在规则列表的最后增加1条规则
-I --insert 在指定的位置插入1条规则
-D --delete 从规则列表中删除1条规则
-R --replace 替换规则列表中的某条规则
-F --flush 删除表中所有规则
-Z --zero 将表中数据包计数器和流量计数器归零
-X --delete-chain 删除自定义链
-v --verbose 与-L他命令一起使用显示更多更详细的信息

rules匹配参数说明

匹配参数 说明
-i --in-interface 指定数据包从哪个网络接口进入
-o --out-interface 指定数据包从哪个网络接口输出
-p --proto 指定数据包匹配的协议，如TCP、UDP和ICMP等
-s --source 指定数据包匹配的源地址
--sport 指定数据包匹配的源端口号，结合参数-p使用
--dport 指定数据包匹配的目的端口号
-m --match 指定数据包规则所使用的过滤模块，如state
--state 数据包的状态，如ESTABLISHED
--icmp-type 后面必须要接ICMP的数据包类型，例如8

因为只有tcp和udp的数据包才有端口号，因此要使用--sport和--dport时，要加上-p tcp或-p udp参数才可执行。

过滤模块-m最常用的方式为：

 iptables -A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT

iptables包括一个模块，它允许管理员使用connection tracking方法来检查和限制到内部网络中可用服务的连接，连接跟踪把所有连接都保存在一个表格内，它令管理员能够根据以下连接状态来允许或拒绝连接：

  1. NEW - 请求新连接的分组，如 HTTP 请求。
  2. ESTABLISHED - 属于当前连接的一部分的分组。
  3. RELATED - 请求新连接的分组，但是它也是当前连接的一部分，如被动模式的 FTP 连接，其连接端口是 20，但是其传输端口却是 1024 以上的未使用端口。
  4. INVALID - 不属于连接跟踪表内任何连接的分组。

你可以和任何网络协议一起使用 iptables 连接跟踪的状态功能，即便协议本身可能是无状态的（如 UDP）。

iptables命令行使用示例

上述提到iptables的5个表，最常用的是filter表，以下命令不指定参数-t，都是针对filter表操作。

使用以下命令查看当前规则和匹配数：

 iptables -nvL

本机操作可将INPUT链的策略设置为DROP，如下指令，远程SSH操作服务器测试时，使用下面那个指令。

 iptables -P INPUT DROP

如果在远程服务器上测试iptables时，将INPUT链过滤数据包的默认策略改成ACCEPT，表示filter表的INPUT链默认接受一切请求。

 iptables -P INPUT ACCEPT

将iptables计数器置0：

 iptables -Z

没有任何参数的-F命令在当前表中刷新所有链，在SSH远程服务器上测试这个命令时要注意INPUT默认策略不要是DROP，会被服务器关在防火墙外的，同样的，-X命令删除表中所有非默认链，使用这些命令刷新和重置iptables到默认状态：

 iptables -X iptables -F

允许来自于lo接口的数据包，如果没有此规则，你将不能通过127.0.0.1访问本地服务：

 iptables -A INPUT -i lo -j ACCEPT

开放ssh端口和web端口：

 iptables -A INPUT -p tcp --dport 22 -j ACCEPT iptables -A INPUT -p tcp --dport 80 -j ACCEPT

允许内网访问mysql的3306端口：

 iptables -A INPUT -p tcp -s 192.168.1.0/24 --dport 3306 -j ACCEPT iptables -A INPUT -p tcp -s 10.0.0.0/8 --dport 3306 -j ACCEPT

允许icmp包通过,也就是允许ping：

 iptables -A INPUT -p icmp -m icmp --icmp-type 8 -j ACCEPT

允许所有已经建立的和相关的连接：

 iptables -A INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT iptables -A OUTPUT -m state --state ESTABLISHED,RELATED -j ACCEPT

上述命令在新版本中写法：

 iptables -A INPUT -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT

所有其他不符合上述规则的数据包全部拒绝：

 iptables -A INPUT -p udp -j REJECT --reject-with icmp-port-unreachable iptables -A INPUT -p tcp -j REJECT --reject-with tcp-reset iptables -A INPUT -j REJECT --reject-with icmp-proto-unreachable

注意: 这里使用REJECT而不是DROP，因为RFC 1122 3.3.8要求主机尽可能返回ICMP错误而不是DROP数据包。

3.3.8 Error Reporting

Wherever practical, hosts MUST return ICMP error datagrams on

detection of an error, except in those cases where returning an

ICMP error message is specifically prohibited.

DISCUSSION:

A common phenomenon in datagram networks is the "black

hole disease": datagrams are sent out, but nothing comes

back. Without any error datagrams, it is difficult for

the user to figure out what the problem is.

iptables相关的其他命令

iptables是一个Systemd服务，因此可以这样启动：

 systemctl enable iptables.service systemctl start iptables.service

通过命令行添加规则，配置文件不会自动改变，所以必须手动保存：

 iptables-save > /etc/iptables/iptables.rules service iptables save

修改配置文件后，需要重新加载服务：

 systemctl reload iptables

或者通过iptables直接加载：

 iptables-restore < /etc/iptables/iptables.rules

iptables示例脚本一

iptables -P INPUT DROPiptables -P OUTPUT ACCEPTiptables -P FORWARD ACCEPTiptables -Fiptables -Xiptables -Ziptables -A INPUT -m state --state ESTABLISHED,RELATED -j ACCEPTiptables -A INPUT -p icmp -j ACCEPTiptables -A INPUT -i lo -j ACCEPTiptables -A INPUT -p tcp --dport 22 -j ACCEPTiptables -A INPUT -p tcp --dport 80 -j ACCEPTiptables -A INPUT -p tcp --dport 443 -j ACCEPTiptables -A INPUT -p tcp --dport 3306 -j ACCEPTiptables -A INPUT -p tcp -s 192.168.1.0/24 -j ACCEPTiptables -A INPUT -p tcp -s 10.0.0.0/8 -j ACCEPTiptables -A INPUT -j REJECT --reject-with icmp-host-prohibitediptables -A FORWARD -j REJECT --reject-with icmp-host-prohibited

iptables示例脚本二

#! /bin/shiptables -Fiptables -Xiptables -t nat -Fiptables -t nat -Xiptables -P INPUT DROPiptables -P OUTPUT ACCEPTiptables -P FORWARD ACCEPTiptables -A INPUT -i lo -j ACCEPTiptables -A INPUT -p icmp -j ACCEPTiptables -A INPUT -m state --state ESTABLISHED,RELATED -j ACCEPTiptables -A INPUT -p tcp -m state --state NEW -m tcp --dport 22 -j ACCEPTiptables -A INPUT -p tcp -m state --state NEW -m tcp --dport 1723 -j ACCEPTiptables -A INPUT -p tcp -m state --state NEW -m tcp --dport 80 -j ACCEPTiptables -A INPUT -p tcp -m state --state NEW -m tcp --dport 8388 -j ACCEPTiptables -t nat -A POSTROUTING -o eth1 -s 192.168.0.0/24 -j SNAT --to-source 200.88.88.188iptables -I FORWARD -p tcp --syn -i ppp+ -j TCPMSS --set-mss 1356iptables -A INPUT -j REJECT --reject-with icmp-host-prohibited

上面FORWARD接口设备ppp+(如ppp0)指令后面不能REJECT FORWARD，否则这个转发就不生效了。

/etc/sysconfit/iptables示例

*filter:INPUT DROP [0:0]:FORWARD DROP [0:0]:OUTPUT ACCEPT [0:0]:TCP - [0:0]:UDP - [0:0]-A INPUT -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT-A INPUT -i lo -j ACCEPT-A INPUT -m conntrack --ctstate INVALID -j DROP-A INPUT -p icmp -m icmp --icmp-type 8 -m conntrack --ctstate NEW -j ACCEPT-A TCP -p tcp --dport 80 -j ACCEPT-A TCP -p tcp --dport 443 -j ACCEPT-A TCP -p tcp --dport 22 -j ACCEPT-A INPUT -p udp -m conntrack --ctstate NEW -j UDP-A INPUT -p tcp --tcp-flags FIN,SYN,RST,ACK SYN -m conntrack --ctstate NEW -j TCP-A INPUT -p udp -j REJECT --reject-with icmp-port-unreachable-A INPUT -p tcp -j REJECT --reject-with tcp-reset-A INPUT -j REJECT --reject-with icmp-proto-unreachableCOMMIT

FORWARD and NAT

按照默认设置，Linux内核中的IPv4策略禁用了对IP转发的支持，要启用IP转发，请运行以下命令：

 sysctl -w net.ipv4.ip_forward=1# echo 1 > /proc/sys/net/ipv4/ip_forward

如果该命令是通过shell运行的，那么其设置在系统重启后就失效，可以通过编辑/etc/sysctl.conf文件来保存转发设置。

Network Address Translation - NAT一般情况下分为：

  1. SNAT: 源地址转换，是指在数据包从网卡发送出去的时候，把数据包中的源地址部分替换为指定的IP，这样接收方就认为数据包的来源是被替换的那个IP的主机，MASQUERADE，即俗称的IP欺骗，是用发送数据的网卡上的IP来替换源IP，主要用于内部共享IP访问外部。
  2. DNAT: 目的地址转换，就是指数据包从网卡进来的时候，修改数据包中的目的IP，转发给内网其他服务器，主要用于内部服务对外发布。

参考下图，因为路由发生在PREROUTING和FORWARD之间，并且路由是按目的地址来选择的，因此目标地址转换DNAT必然是在PREROUTING链上来进行的，而SNAT是在数据包发送出去的时候才进行，因此是在POSTROUTING链上进行的，更详细的说明可参考鸟哥的私房菜，其中画有数据包流向和处理示意图，并且关于NAT服务器与路由器的区别也讲得很清楚。

把HTTP请求转发到172.31.0.23上的HTTP服务器，运行以下命令：

 iptables -t nat -A PREROUTING -i eth0 -p tcp --dport 80 -j DNAT --to 172.31.0.23:80

如果FORWARD链的数据包处理的默认策略是DROP，就必须再加一条规则来允许转发进入的HTTP请求，运行以下命令可以达到这个目的：

 iptables -A FORWARD -i eth0 -p tcp --dport 80 -d 172.31.0.23 -j ACCEPT

把访问172.31.0.23的访问转发到192.168.0.2上：

 iptables -t nat -A PREROUTING -d 172.31.0.23 -j DNAT --to-destination 192.168.0.2

把即将要流出本机的数据的source ip address修改为本机的外网地址200.88.88.188，数据包在达到目的机器以后，目的机器会将响应包返回到200.88.88.188也就是本机。

 iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -j SNAT --to-source 200.88.88.188

示例，利用端口转发功能实现访问位于线上内网的MYSQL服务器。假设公网可以访问服务器test.domain.com服务器的3306端口，其内网地址为192.168.1.3，数据库内网地址为192.168.1.2，并且不能通过外网访问其3306端口。

在192.168.1.3这台服务器上执行如下命令打开端口转发功能。

 iptables -t nat -A PREROUTING -p tcp --dport 3306 -j DNAT --to-destination 192.168.1.2:3306 iptables -t nat -A POSTROUTING -d 192.168.1.2 -p tcp --dport 3306 -j SNAT --to 192.168.1.3

打开端口转发之后，当然也要打开ip_forward功能，可以在外网使用以下命令访问数据库。

 mysql -h test.domain.com -P 3306 -u user -p

iptables指令参考示例

iptables -A INPUT -p icmp -j ACCEPTiptables -A INPUT -i lo -p all -j ACCEPTiptables -A INPUT -p tcp -s 192.168.10.1 -j DROPiptables -A OUTPUT -p tcp --sport 31337 -j DROPiptables -A OUTPUT -p tcp --dport 31337 -j DROPiptables -A INPUT -s 192.168.10.1 -p tcp --dport 22 -j ACCEPTiptables -A INPUT -s 192.168.10.0/24 -p tcp --dport 22 -j ACCEPTiptables -A OUTPUT -o eth0 -p tcp --sport 22 -m state --state ESTABLISHED -j ACCEPTiptables -A INPUT -i eth0 -p tcp -s 192.168.10.0/24 --dport 22 -m state --state NEW,ESTABLISHED -j ACCEPTiptables -A OUTPUT -o eth0 -p tcp --sport 22 -m state --state NEW,ESTABLISHED -j ACCEPTiptables -A INPUT -m state --state INVALID -j DROPiptables -A OUTPUT -m state --state INVALID -j DROPiptables -A FORWARD -i eth0 -o eth1 -m state --state RELATED,ESTABLISHED -j ACCEPTiptables -A FORWARD -s 192.168.1.0/24 -i eth0 -j DROPiptables -A FORWARD -p TCP ! --syn -m state --state NEW -j DROPiptables -A FORWARD -f -m limit --limit 100/s --limit-burst 100 -j ACCEPTiptables -A FORWARD -p icmp -m limit --limit 1/s --limit-burst 10 -j ACCEPTiptables -A FORWARD -m state --state INVALID -j DROPiptables -t nat -A PREROUTING -i eth0 -s 10.0.0.0/8 -j DROPiptables -t nat -A PREROUTING -i eth0 -s 172.16.0.0/12 -j DROPiptables -t nat -A PREROUTING -i eth0 -s 192.168.0.0/16 -j DROPiptables -t nat -A PREROUTING -d 192.168.10.1 -j DROPiptables -t nat -A PREROUTING -p tcp --dport 80 -j DROPiptables -t nat -A PREROUTING -p tcp --dport 21 -d 192.168.10.1 -j DROPiptables -t nat -A POSTROUTING -o eth0 -j MASQUERADEiptables -t nat -A POSTROUTING -o eth1 -s 192.168.0.0/24 -j SNAT --to-source 200.88.88.188

iptables数据包处理流程图参考

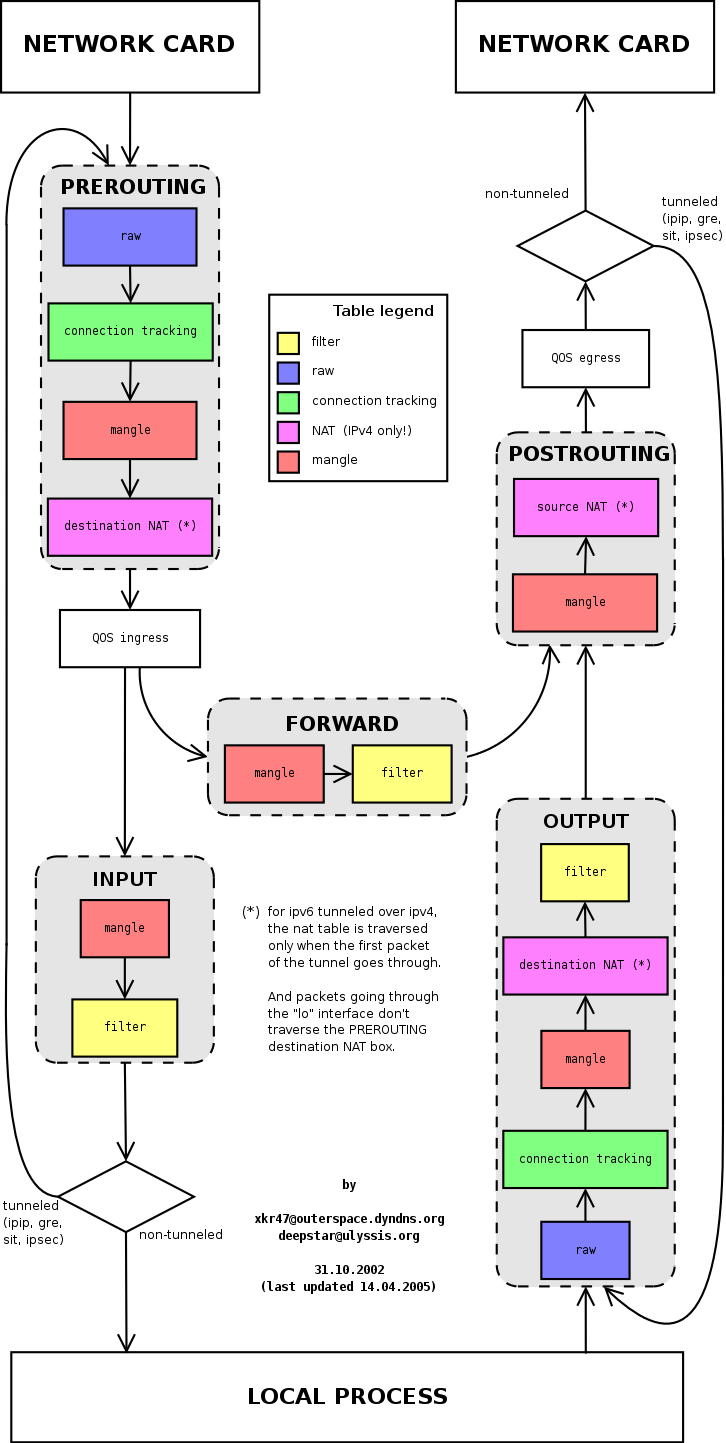

  1. iptables-flow-chart.png

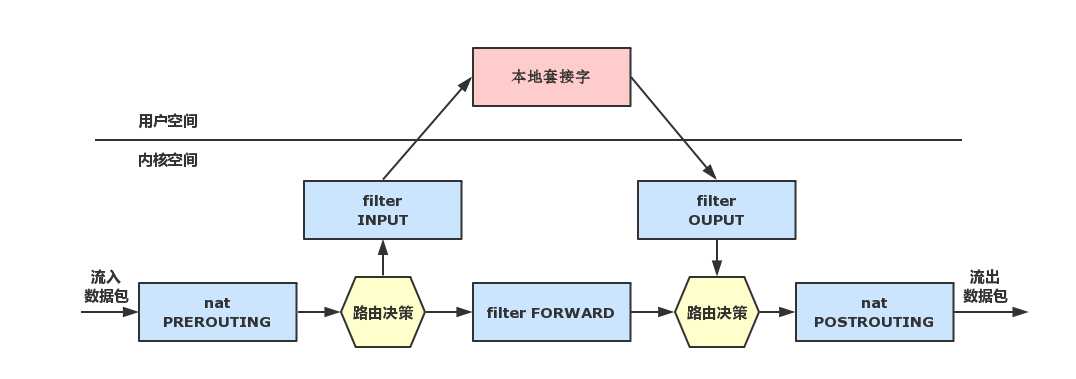

  2. iptables-flow-cn.png

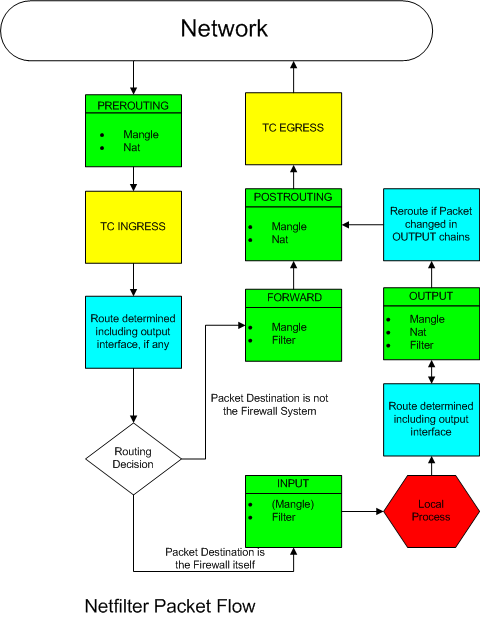

  3. iptables-packet-flow.gif

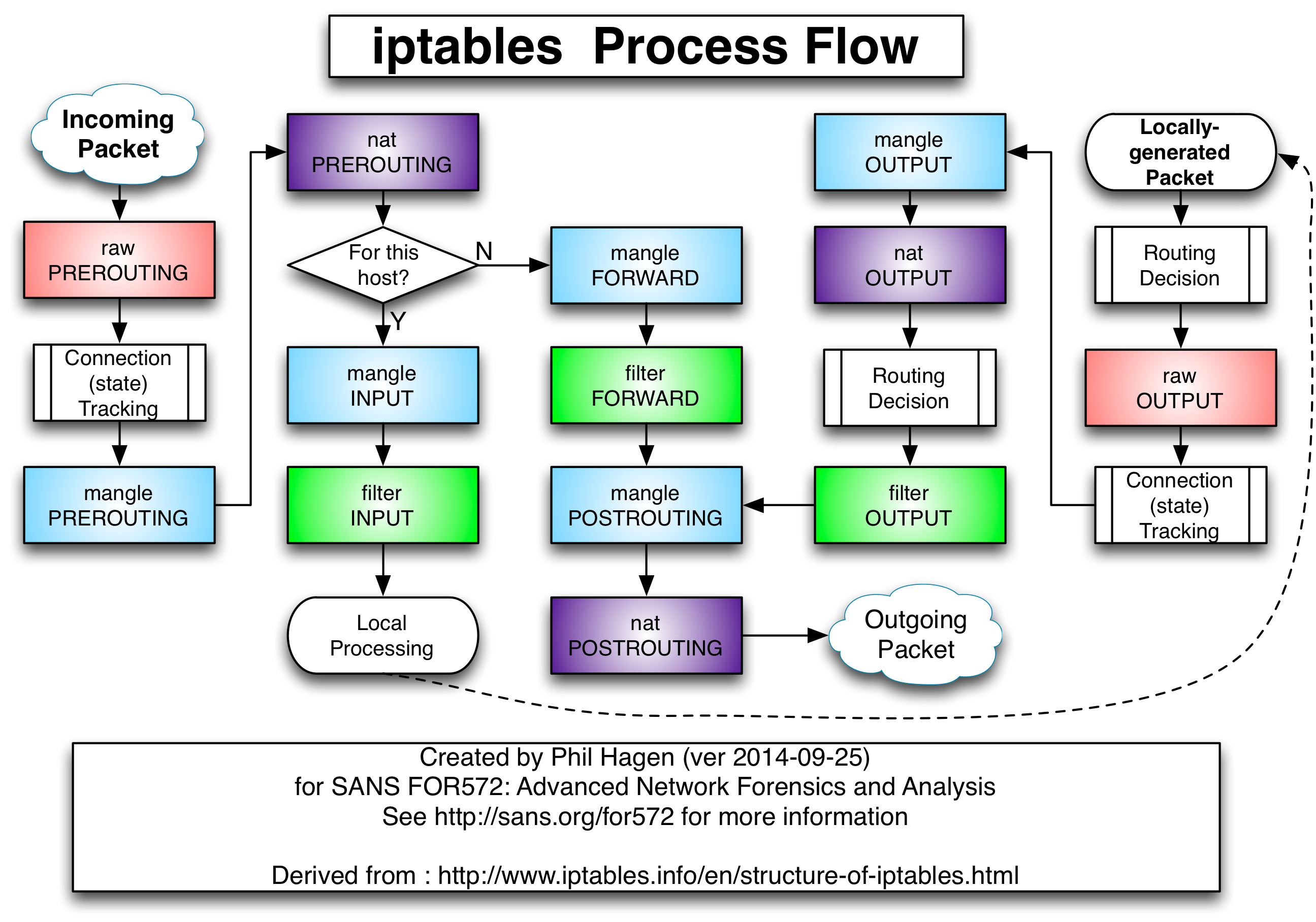

  4. iptables-process-flow.png

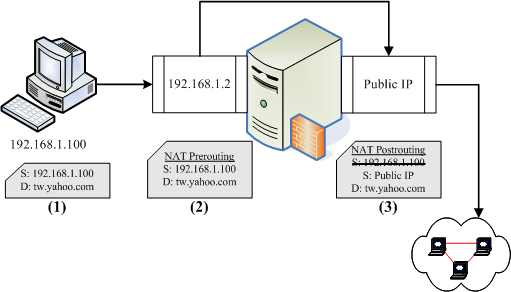

  5. iptables-nat-snat.png

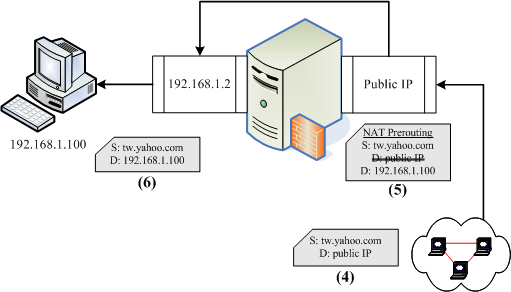

  6. iptables-nat-dnat.png
