byte order - little-endian and big-endian

什么是 little-endian 和 big-endian

字节序(byte order)又称端序或尾序(Endianness)，多字节对象都被存储为连续的字节序列，存储地址内的排列有两个通用规则：

1. little-endian: 小端序，就是低位字节放在内存的起始地址，即最低有效位在最高有效位的前面。
2. big-endian: 大端序，就是高位字节放在内存的起始地址，即最高有效位在最低有效位的前面。

示例

比如 16 进制数字0x12345678(10 进制为305419896)在内存中的表示形式为：

大端模式

低地址     ------------------------>  高地址
0x12      |  0x34     |  0x56     |  0x78
00010010  |  00110100 |  01010110 |  01111000

小端模式

低地址     ------------------------>  高地址
0x78      |  0x56     |  0x34     |  0x12
01111000  |  01010110 |  00110100 |  00010010

1. 上面 2 者比较可见，大端模式和直接阅读数字的习惯一致。
2. 这 2 个模式中，共同点就是每个字节byte都是由8bit组成，而bit只有 2 个值，即0和1。
3. 比如上面0x78在内存中保存在一个字节中，其表现是一样的，其 8 个 bit 都是自右向左，和数学数字表示法一样，高位在左边，即01111000。

big-endian 还是 little-endian

1. x86 架构的是小端模式的，所以当前大多数的 cpu 是小端模式的。
2. 多数的 powerpc 架构的 cpu 是大端模式的。
3. arm 架构的 cpu 可以设置使用大端还是小端模式。
4. jpeg 是大端模式，而 gif 则是小端模式。
5. 网络字节序是 tcp/ip 中规定好的一种数据表示格式，它与具体的 cpu 类型、操作系统等无关，从而可以保证数据在不同主机之间传输时能够被正确解释。网络字节序采用big-endian排序方式。

x86 Endianness 示例

x86 是小端序而网络字节序是大端序，以下是一个 IPv4 (4 字节) 0x366410AC 的小端序示例：

0x36 0x64 0x10 0xAC
---- ---- ---- ----
 |    |    |    |__ 0xAC = 172
 |    |    |_______ 0x10 =     16
 |    |____________ 0x64 =        100
 |_________________ 0x36 =            54
                    ---------------------
                           172.16.100.54

UNIX Networking Programming 书中的例子

c 语言中可以利用联合体union判断 cpu 对内存采用little-endian还是big-endian模式读写。

int main(void) {
    union {
        short s;
        char c[sizeof(short)];
    } un;

    un.s = 0x0102;
    if (sizeof(short) == 2) {
        if (un.c[0] == 1 && un.c[1] == 2) {
            printf("big-endian\n");
        } else if (un.c[0] == 2 && un.c[1] == 1) {
            printf("little-endian\n");
        } else {
            printf("unknown\n");
        }
    } else {
        printf("sizeof(short) = %d\n", sizeof(short));
    }

    return 0;
}

通过类型强转进行判断

int big_endian() {
    int a = 0x1234;
    // 通过将 int 强制类型转换成 char 单字节，通过判断起始存储位置。
    // 即取 b 等于 a 的低地址部分
    char b = *(char *) &a;
    if (b == 0x12) {
        // 高位存储在起始地址，即为大端
        return 1;
    }
    return 0;
}

网络字节序与主机字节序转换函数

1. htons(): host to network short，将 short 类型数据从主机字节序转换为网络字节序。
2. ntohs(): network to host short，将 short 类型数据从网络字节序转换为主机字节序。
3. htonl(): host to network long，将 long 类型数据从主机字节序转换为网络字节序。
4. ntohl(): network to host long，将 long 类型数据从网络字节序转换为主机字节序。

通常，以s为后缀的函数中，s代表2个字节short，因此用于端口号转换；以l为后缀的函数中，l代表4个字节的long，因此用于 IP 地址转换。

网络字节序与主机字节序转换函数测试代码

#include <stdio.h>
#include <stdlib.h>

int main(void) {

    unsigned short host_port = 0x1234, net_port;
    unsigned long host_addr = 0x12345678, net_addr;
    printf("0x12345678: %d\n", host_addr); // 305419896

    net_port = htons(host_port);
    net_addr = htonl(host_addr);

    printf("Host ordered port: %#x\n", host_port);
    printf("Network ordered port: %#x\n", net_port);
    printf("Host ordered address: %#lx\n", host_addr);
    printf("Network ordered address: %#lx\n", net_addr);

    return 0;
}

0x12345678: 305419896
Host ordered port: 0x1234
Network ordered port: 0x3412
Host ordered address: 0x12345678
Network ordered address: 0x78563412

UTF-8 编码和 UTF-16 编码

1. UTF-8 编码的规则决定了其存储与字节序没有关系，所以 UTF-8 文件头可以有BOM(byte order mark)，也可以没有，一般 linux 下面的创建的 UTF-8 文件默认是没有BOM的。
2. UTF-16 编码则是用 2 个字节来保存一个字符，一个字母a和一个中文字中都用 2 个字节保存，所以必须要知道文件保存的字节序，才能正确的读写相应的内容。
3. 对于 UTF-16 编码的文件，不论是大端模式还是小端模式，存储的第一个字符都是BOM，占 2 个字节，BOM的 unicode 码是0xFEFF，存储在大端模式 unicode 文件里是0xFEFF，存储在小端模式 unicode 文件里是0xFFFE。

java 中的字节序

java 中字节存储默认为大端模式，可以查看包含多字节字符的字符串方法String#getBytes()返回的数组内容进行确认。

下面示例中以UTF-8编码的字符串中有个多字节的字符中字，将其对应的unicode编码0100111000101101(10 进制20013)用填充到UTF-8编码规则指定的这 3 个字节中：1110**** 10****** 10******，即11100100 10111000 10101101，这 3 字节码对应的 10 进制数为[-28, -72, -83]。

C 语言中"11100100"的有符号数和无符号数转化

以第 1 个字节11100100为例，说明其数值与编码的关系，从下面 C 和 java 代码的运行结果中可以看出：

1. java 中的 byte 是有符号数，即取值范围为-128 ~ 127。
2. UTF-8 编码是每个字节的无符号数，所以数值都是大于 0 的。

#include <stdio.h>

int main(void) {
    void print_binary(char *, int);

    signed char i_28 = 0b11100100;
    unsigned char i228 = 0b11100100;
    printf("signed char 0b11100100 is : %d \n", i_28);   // -28
    printf("unsigned char 0b11100100 is : %x \n", i228); // e4
    printf("unsigned char 0b10111000 is : %x \n", 0b10111000); // b8
    printf("unsigned char 0b10101101 is : %x \n", 0b10101101); // ad
}

而下面 java 例子中字输出的编码就是[-28, -72, -83]，因此 java 中默认的字节序是高位在前，即大端序。另外这 3 个字节在 16 进制的表现形式为[e4, b8, ad]，即中字UTF-8编码：%E4%B8%AD，具体可以看下面代码的备注说明，之前我在这篇文章里用 javascript 演示了UNICODE码和UTF-8编码之间的转换关系。

使用 UTF-8 编码并使用 java 默认字节序

@Test
public void testUTF8ByteSort() throws UnsupportedEncodingException {
    byte[] dst;
    ByteBuffer byteBuffer = ByteBuffer.wrap(new byte[16]); // 创建字节缓冲区，java 中字节存储默认为大端模式

    String abcdef = "abcde 中";          // “中”字 16 进制为： 0x4e2d ，其 unicode 码为： 20013
    byteBuffer.put(abcdef.getBytes());  // default charset UTF-8
    System.out.println(Arrays.toString(abcdef.getBytes())); // [97, 98, 99, 100, 101, -28, -72, -83]

    // 计算机中负数用补码表示:
    // -28 的 2 进制表示：　~(28) + 1，即 11100100，而 11100100 再转成 16 进制无符号数，即为 e4
    // 同样得到 -72 对应的 16 进制 b8
    // -83 对应的 16 进制 ad
    String b1 = Integer.toBinaryString(-28);
    String b0 = Integer.toBinaryString(-28 & 0xFF);
    System.out.println(b1); // 11111111111111111111111111100100
    System.out.println(b0); // 11100100
    System.out.println(Integer.parseInt(b0, 2)); // 228
    System.out.println(Integer.toHexString(Integer.valueOf(b0, 2))); // e4
    System.out.println(Integer.toHexString(Integer.valueOf(Integer.toBinaryString(-28 & 0xFF), 2))); // e4

    // 每个 byte 的 16 进制数
    System.out.println("==========================");
    System.out.println(Integer.toHexString(-28 & 0xFF)); // e4
    System.out.println(Integer.toHexString(-72 & 0xFF)); // b8
    System.out.println(Integer.toHexString(-83 & 0xFF)); // ad
    System.out.println("==========================");

    // 因此 "中" 字 uri encode 的编码即为: "%e4%b8%ad"
    String encode = URLEncoder.encode("中", Charsets.UTF_8.name());
    System.out.println(encode);
    String decode = URLDecoder.decode("%e4%b8%ad", Charsets.UTF_8.name());
    System.out.println(decode);

    System.out.println("==========================");
    System.out.println(byteBuffer); // java.nio.HeapByteBuffer[pos=8 lim=16 cap=16]
    byteBuffer.flip();              // 注意 flip()之后的 pos/limit 值的变化
    System.out.println(byteBuffer); // java.nio.HeapByteBuffer[pos=0 lim=8 cap=16]
    System.out.println("==========================");

    dst = new byte[byteBuffer.limit()];
    byteBuffer.get(dst);                        // byteBuffer 中有效的字节
    System.out.println(Arrays.toString(dst));   // [97, 98, 99, 100, 101, -28, -72, -83]
    System.out.println(new String(dst));        // abcde 中

    // 下面打印 ByteBuffer 中所有的字节内容
    System.out.println(Arrays.toString(byteBuffer.array())); // [97, 98, 99, 100, 101, -28, -72, -83, 0, 0, 0, 0, 0, 0, 0, 0]
    System.out.println(new String(byteBuffer.array()));
}

javascript 中"-28"的无符号数 2 进制和 16 进制转化

上面的代码用 java 对-28的 16 进制无符号数的转化过程做了一个演示，下面再用 javascript 演示一下转化过程如下：

// a zero fill right shift converts it's operand to a 32 signed bit integer.
var binary = (-28 >>> 0).toString(2);  // coerced to uint32
console.log(binary);                   // 11111111111111111111111111100100
console.log(parseInt(binary, 2) >> 0); // -28, binary to int32

var b0 = -28 & 0xFF;             // -28 用 1 个字节来表示其无符号数即为 228
console.log(b0);                 // 228
console.log(b0.toString(16));    // e4

encodeURIComponent("中");        // '%E4%B8%AD'
decodeURIComponent("%e4%b8%ad"); // '中'

使用 UTF-16 编码并使用 java 默认的字节序

当上述字符串使用UTF-16编码格式进行存储时，仍然是高位在前，即大端模式，而且因为 16 进制有字节序的问题，必须声明当前存储的内容的字节序是什么模式的，所以最前面有0xFEFF的 2 个字节来表示BOM。

UTF-16编码中所有的字符都是用 2 个字节来表示的，因为字母a也是用[0, 97]这 2 个字节来表示，并且高位0(0x00)在低位97(0x61)之前。因为UTF-16用2 个字节表示一个字符，那么其最多能表示1 << 16 - 1 = 65535个字符。

因为 java 中不存在无符号数，即没有C语言中unsigned类型的整数，java 中一个字节byte能表示的数值范围为-128 ~ 127，因此 1 个字节0xFE即为有符号数的-2，而0xFF则为有符号数的-1。

@Test
public void testUTF16ByteOrder() {
    String abcdef = "abcde 中"; // 中 16 进制为： 0x4e2d ，其 unicode 码为： 20013
    // 下面这句输出为：[-2, -1, 0, 97, 0, 98, 0, 99, 0, 100, 0, 101, 78, 45]
    // UTF_16 编码中每个字符占 2 个字节存储空间，“中”字的 16 进制为 0x4e2d，按大端模式，高位先存储在第 1 个字节
    // 1. 即 0x4e2d 中的 4e 存储在第 1 个字节，4e 的 10 进制数即为 78，2 进制数为： 01001110
    // 2. 而 0x4e2d 中的 2d 存储在第 2 个字节，2d 的 10 进制数即为 45，2 进制数为： 00101101
    // 3. 内存中的形式如： 0100111000101101
    System.out.println(Arrays.toString(abcdef.getBytes(Charsets.UTF_16)));

    // 4. 转化 0100111000101101 为 10 进制数： 20013
    int charCode = Integer.parseInt("0100111000101101", 2);
    System.out.println(charCode); // 20013
    System.out.println((int) "中".charAt(0)); // 20013
}

java 中设置字符串存储的字节序

通过设置ByteBuffer#order(ByteOrder)方法，设置其以CharBuffer使用时，控制每个char存储的字节序。如果是按byte存储，则使用默认的大端模式存储，这个方法设置就没有意义了。

@Test
public void testBigEndian() {
    ByteBuffer byteBuffer = ByteBuffer.wrap(new byte[16]);
    // byteBuffer.order(ByteOrder.BIG_ENDIAN); // 默认值，不设置

    String abcdef = "abcde 中";
    CharBuffer charBuffer = byteBuffer.asCharBuffer();
    charBuffer.put(abcdef);
    charBuffer.rewind();
    System.out.println(charBuffer.position()); // 0
    System.out.println(charBuffer.limit()); // 8
    System.out.println(charBuffer.capacity()); // 16 / 2 = 8; 1 个 char 占 2 个 bytes

    // 大端字节序输出为：[0, 97, 0, 98, 0, 99, 0, 100, 0, 101, 78, 45]
    System.out.println(Arrays.toString(byteBuffer.array()));
    System.out.println(new String(byteBuffer.array()));
}

@Test
public void testLittleEndian() {
    ByteBuffer byteBuffer = ByteBuffer.wrap(new byte[16]);
    byteBuffer.order(ByteOrder.LITTLE_ENDIAN); // 设置字节序

    String abcdef = "abcde 中";
    CharBuffer charBuffer = byteBuffer.asCharBuffer();
    charBuffer.put(abcdef);
    charBuffer.rewind();

    // 小端字节序输出：[97, 0, 98, 0, 99, 0, 100, 0, 101, 0, 45, 78, 0, 0, 0, 0]
    System.out.println(Arrays.toString(byteBuffer.array()));
    System.out.println(new String(byteBuffer.array()));
}

关于 java 和 C 语言中的 char 类型

简单说一下这 2 个语言中都有char类型，但使用方式不一样，C 语言中的char类型：

1. 只使用1 个字节，1 个字节也就没有字节序的问题。
2. unsigned char，数值表示范围为0 ~ 255。
3. signed char，有符号数的表示范围为-128 ~ 127，这个与 java 中的byte相同。

java 语言中的char类型：

1. 使用2 个字节，所以有字节序的问题，java 默认为大端序。
2. 类似于C语言的signed short int，可表示的数值范围为0 ~ 65535。
3. java 中没有实现无符号数。

@Test
public void sizeOfJavaChar() {
    // java 中的 char 有点像 C 语言中的 signed short int，256 以内的字符实际上只要一个字节就可以
    char ff = 0xFF;
    System.out.println((int) ff);  // 255

    char ff2 = 0xFFFF;             // 255 以上，65536 以下，则需要 2 个字节
    System.out.println((int) ff2); // 65535

    // 超过 0xFFFF 就走出数值表示范围了
    int i0000 = 0x10000;
    System.out.println(i0000);     // 65536
    char ff3 = (char) 0x10000;     // 不强转，则已经超出 char 的数值范围了，强转就丢精度了
    System.out.println((int) ff3); // 0

    short s = 0x0102;
    System.out.println(s);        // 258
    System.out.println(s >> 8);   // 1 高位
    System.out.println(s & 0xFF); // 2 低位
    System.out.println((byte) s); // 2 丢失高位
}

javascript 中的字节序

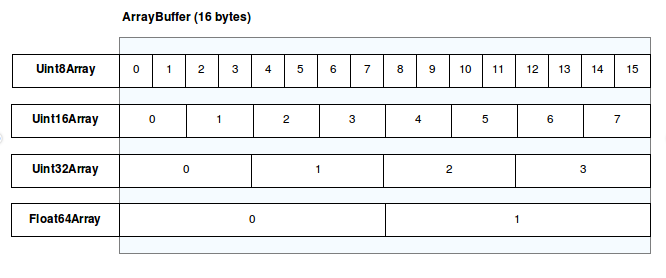

下面的 ES6 代码对同一段内存ArrayBuffer，分别建立两种视图TypedArray：

1. 8 位无符号整数（Uint8Array 构造函数）。
2. 16 位带无符号整数（Uint16Array 构造函数）。

ArrayBuffer是不能直接被访问的，因此需要借助TypedArray。由于两个视图对应的是同一段内存，一个视图修改底层内存，会影响到另一个视图。这个过程有点像C语言中的union联合类型。

var arrayBuffer = new ArrayBuffer(2);
var u8 = new Uint8Array(arrayBuffer);   // 同一段内存地址
var u16 = new Uint16Array(arrayBuffer); // 同一段内存地址

// Determine whether Uint16 is little-endian or big-endian.
u16[0] = (1 << 8) + 2; // 即 0x0102，必须加括号，<< 左移操作符优先级低于 +
console.log(u8);       // [2, 1]
console.log(u16);      // [258]

var isLittleEndian = true;
if (u8[0] === 0x01 && u8[1] === 0x02) {
    isLittleEndian = false;
}
console.log("is little endian : " + isLittleEndian);

u8[0] = 0xFF; // 修改内存低地址的值，查看对 u16 的影响

console.log(u8);     // [255, 1]
console.log(u16);    // [511]，即 0x01FF
console.log(0x01FF); // 低位由 0x02 改成 0xFF

以上代码在浏览器里运行的结果如下：

Uint8Array(2) [2, 1]
Uint16Array [258]
is little endian : true
Uint8Array(2) [255, 1]
Uint16Array [511]
511

在node的REPL中的运行结果如下：

{ '0': 2, '1': 1 }
{ '0': 258 }
is little endian : true
{ '0': 255, '1': 1 }
{ '0': 511 }
511

以上 javascript 代码都是在x86的 CPU 上运行的，无论是浏览器和还是REPL，表现的结果都是小端序。

在MDN上Typed array views说明了其字节序是平台相关的，摘录部分内容如下：

Typed array views are in the native byte-order (see Endianness) of your platform. With a DataView you are able to control the byte-order.

使用 DataView 检测平台的字节序

function isLittleEndian() {
    var arrayBuffer = new ArrayBuffer(2);
    var view = new DataView(arrayBuffer);
    view.setInt16(0, 256, true); // 显式以 little endian 写入数据 256，即 0x0100

    // 此时 arrayBuffer 里的内存布局应该是 0x00 0x01
    var i16 = new Int16Array(arrayBuffer);
    // 如果以 little endian 读取，它就是 0x0100，即 256；以 big endian 读取，则是 0x0001，即为 1
    return i16[0] === 256;
}

javascipt 中有符号数与无符号数转换

通过使用逻辑右移运算符，移动位数为 0，可以将 32 位有符号整数，转化为 32 位无符号整数。

unsigned = signed >>> 0;

通过使用左移运算符，位动位数为 0，可以将 32 位无符号整数，转化为 32 位有符号整数。

signed = unsigned << 0;

javascript 有符号数和无符号数转换测试代码

var signed, unsigned;
signed = -1;
unsigned = signed >>> 0;
console.log("unsigned = " + unsigned); // unsigned = 4294967295
signed = unsigned << 0;
console.log("signed = " + signed);   // signed = -1

References

1. Understanding Big and Little Endian Byte Order
2. 详解大端模式和小端模式
3. socket 网络字节序以及大端序小端序
4. 深入浅出： 大小端模式
5. JavaScript typed arrays
6. ES6 二进制数组
7. Javascript Typed Arrays and Endianness
8. JS 中的二进制操作
9. Architecture/x86-assembly
